CBR250RR キャブレーターオーバーホール キャブ取り外し

開けて見てみたいキャブレーター!



オーバーホールしましょ~そーしましょ~♪





気合い十分、意気揚々とりかかります!



んでは、キャブを外す前にフロート室からガソリンを抜きたいんですが・・・





ドレンコックがあり得ない方向に そっぽ向いてます!!!

(ノД`)・゜・。





後述しますが、たいしたことでは無いんですが、なにかオカシナことになってました・・・





しかたない (´A`。)



キャブを外す時、だいたいインシュレーターが硬化してて外れにくいことが多いらしいので、

ガソリンコックをOFFにして近所を走って、フロート室のガソリンを減らしがてら、インシュレーターをあっためました。 (´・ω・`)ノ





ひとしきりあっため終ったら、



アンダーカウルを外し、タンク・エアクリボックス・エアクリと外していきます。

 そのへんのコトは別記事で(^^)

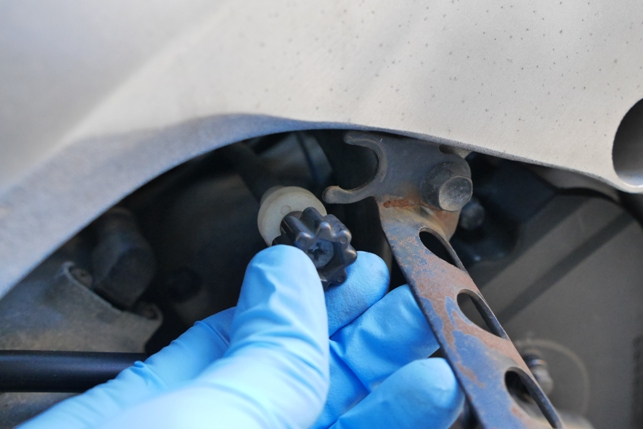

キャブを外す前にアイドリング調整用の

f:id:namamono04:20150307213449j:plain

↑ コレ ↑ を外したらー



 オレンジ枠のインシュレーターの、

f:id:namamono04:20150307213612j:plain

オレンジ矢印の「1,2,3シリンダー インシュレーター エンジン側のネジ」を緩めていきます!

長い2番のプラスドライバーがあるとはかどります!(^^)

(4番シリンダーだけは車体右側からアプローチ!)



インシュレーターはキャブ側に付けて一緒に摘出しまっせ!





ほいでー

f:id:namamono04:20150307213837j:plain

 バイスターター(チョーク)ケーブルを外してー

サブエアクリもホースごと外してー





キャブをグイッと!

f:id:namamono04:20150307214126j:plain

オレンジの矢印の線のような弧を描きながら持ちあげると、外れやすい気がしました。 (いつもそうなのかは知りません・・・あしからず(´・ω・`))



ちなみにサービスマニュアル(SM ハートw)的には、写真のエアクリ最後の黒いケースはキャブに付けて外すらしいっすよ! ( ・∀・)ノ





キャブが外れたら、インマニを早めにガムテで塞いどきます!





そしたら、アクセルワイヤー(引きと戻しの2本アルヨ)

f:id:namamono04:20150307214233j:plain

オレンジ 矢印の2本を外していきます。

ナットを緩めフリーにしたら、ワイヤーの先のタイコを外すー!







そしたらキャブが晴れてフリーになって、

キャブの取り外しは完了です!

 イエイ(^^)v (たしか・・・w)







ついでにインマニからバルブを覗いてみましょ!

f:id:namamono04:20150307214309j:plain



f:id:namamono04:20150307214342j:plain



・・・うん!よくわからん!(爆)





今度はインマニ周辺の油をキレイにして、ガムテがしっかり張り付くようにして、

しっかり塞いどきました(^^)

f:id:namamono04:20150307214424j:plain



ついでにキャブの下あたりの手の届かんところ、インマニ周りをキレイにしときました!





あとは、寒いんで、キャブを部屋に持ち込んでの作業です。



つづく ~~
