CBR250RR キャブレーター オーバーホール キャブ取り付け





長々ながながと書いてきた、キャブのオーバーホール記事ですが

よーやくにして、終わり!



キャブを取り付けていきます!







さて、キャブを取り付ける前に、もう少しだけ部品の交換を!



それはここ!

 f:id:namamono04:20150322114337j:plain

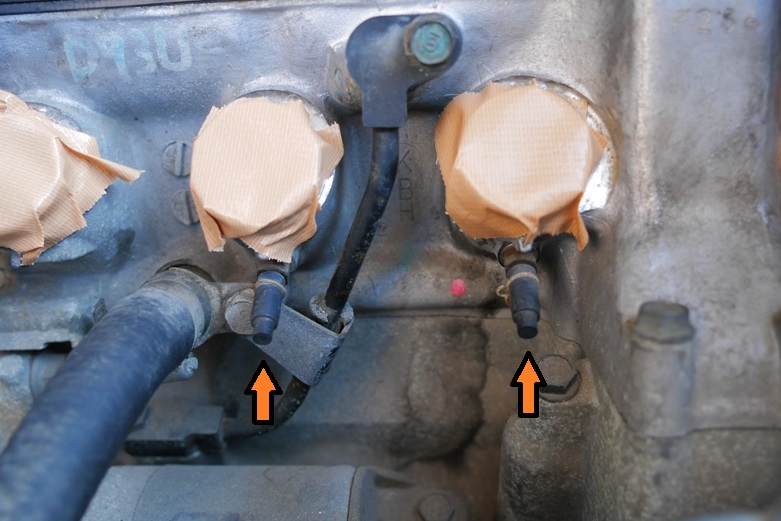

同調を取るときに使うバキューム圧取り出し口を塞いでるゴムキャップ



劣化はそんなに進んでないようですが、ひび割れると2次エアを吸ってしまいかねないので、この機会に交換!!!(^o^)/



ハイ!これ

f:id:namamono04:20150322113307j:plain





そいでもって大事なコレ!! ↓

f:id:namamono04:20150322121000j:plain

 インシュレーター!

経年劣化で硬化してるんで4つとも交換です (`・ω・´)ゞビシッ!!





アクセルワイヤーを「ここ」を通して、タイコ部分を「そこ」に付けて、キャブに合体!

f:id:namamono04:20150322154607j:plain



んでもって、がんばって、けっこうガンバって、キャブに付いたインシュレーターをエンジン側のインマニに押し込みます!



固くてシンドカッタ(´Д`υ) うすーくシリコングリスを塗りましたが・・・



なんかコツはあるんですかね?!







なんとかかんとかキャブがエンジンに合体したら、ε=( ̄。 ̄;)フゥ





・アクセルワイヤー遊び調整(大きくはキャブ側、微調整でハンドル側)

・チョークワイヤーのキャブへの取り付け

・アイドリング調整ワイヤーのホルダーへの取り付け



を、外した時の逆順で実行!



ちなみにインシュレーターのバンドは、

「極端に締め付けすぎると、インシュレーターが歪んでエアを吸うことがまれにあるよー」by 夢ホンダのおっちゃん らしいです。









後はエアクリのロアケースやらファンネル、ロックプレートを取り付け!





なんですが・・・



そのロックプレートを抑えるネジがすでに、なめかけのが多数!!!

なんでそんなことになってんねんや・・・ こら!前の作業者・・・

f:id:namamono04:20150322152124j:plain



まぁあんまり”ヒトのコト言えた人間”じゃないので、気を取り直して12個交換!







「んっ?12個?!」 って思いました・・・?



そう・・・



スルドイッ!!!





正解です!







はい、ホントは16個なんやけど・・・

12個しかすぐには手に入らなかったんサー(;><)

だから今回は、12個でいーーーーのっ!!!

(ホラ、言ってたそばからテキトー作業と言い訳www ヒトのコト言えません!!!(;・∀・))





新旧比較、なんか材質が変わったんか、真鍮っぽい色から普通な銀色に変わってました!

f:id:namamono04:20150322152152j:plain



 そんなこんなで、

エアクリやらガソリンタンクを戻して終了!!!!!

(そのへんの戻し方は以前の記事で)





いやーーーーながかった (;´Д`)=3 フゥ







ガソリンコックをONにして、



どりゃーーーーっとセルON!!!



ガソリンがフロート室に来てないから、なかなか。





ひと呼吸おいて、

onちゃん

f:id:namamono04:20150328001904j:plain



ふざけて「おいっ!on!」とか思ってるうちに

エンジン掛かりました!





てけてけっと給油がてらに試運転

 暖気後、アクセル ワイオープン ( `・ω・´)ノ



吹け上がりに違和感なし!(^^)

まぁもともと不具合を感じてたわけでは無いんですがね





 ただ、

 ・アクセルoff時に、回転の低下が2,000rpmで一度止まる

 ・ゼロ発進時、動き出し直後にわずかにトルクの低下を感じる



 このあたりは、ちゃんと同調を取れば解決しそう!









ってわけで最後は、店に持ち込んでの同調調整の依頼!

 (写真はたまたま、店の人が撮ってくれてました! 印刷物→スキャンで画質は荒れてますが)



f:id:namamono04:20150328003936p:plain

 同調調整されるニダボ!



調整後のバキュームゲージの写真はこちら

f:id:namamono04:20150328004221p:plain





引き取りに行ったとき、

「調整前から1番が少しずれてたぐらいで、そう大きくはハズしてなかったよ」

って教えてくれました。



目視でもいいところに持って行けてた様子。





調整後は、上記2点の違和感もなくなり安定したアイドリング! 加速によどみなし!

うん、無事に終わってよかった! (ちょっと元通り組めるか心配やった (;´∀`))



キャブ本体の掃除やらパーツの破損やらでだいぶ時間がかかりましたが、

これにて終了!





さー3月中に書き終えました!きっと花粉シーズンももうすぐ終わり!

出かける季節も近いかな?!





今回の交換部品

キャップ ブースト           16215-MV4-000  124円×2

インシュレーター キャブレーター    16211-KAZ-000   799円×2

スクリューパン 4×16         16080-KAZ-000   156円×12(ホントは16個)
